spoljni fiber kabl

30+ godine

Naša fabrika je osnovana 1992. godine, prvi put sa koaksijalnim kablom koji je bio jedan od najvećih proizvođača u gradu Lin'an. Godine 2001. počeo je da se fokusira na proizvodnju optičkih kablova.

30+ zemljama

Godine 2008. uspostavili smo odjel za međunarodnu prodaju i prodaju optičkih kablova u više od 30 zemalja i imaju 18 godina bogatog iskustva u izvozu kablova.

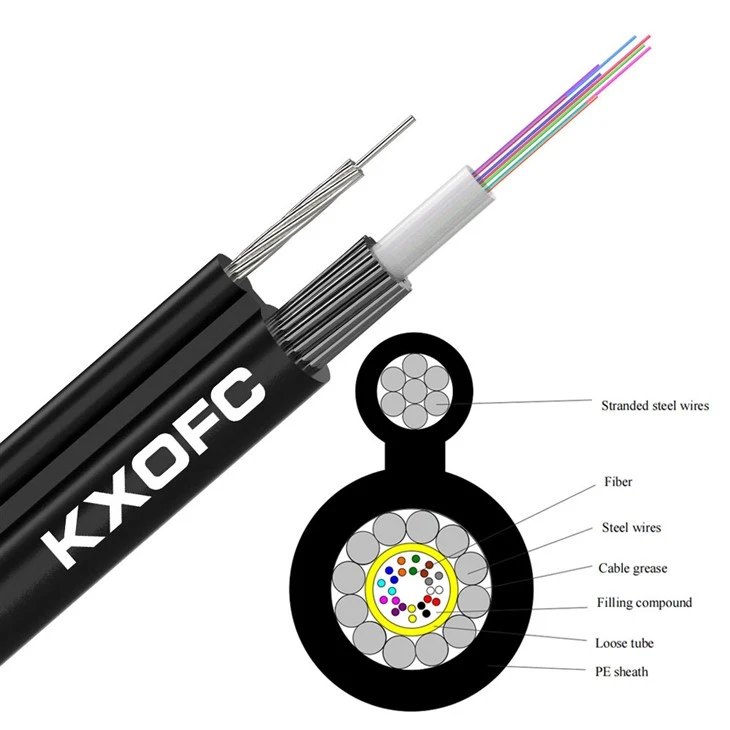

Vanjski zračni optički kabel ima razuman dizajn i preciznu kontrolu preostale dužine vlakna u labavoj cijevi, tako da kabel ima odlične vlačne i temperaturne performanse. Vanjski zračni optički kabel GYXTC8Y jezgra je punjena uljnom pastom kako bi se osigurala uzdužna vodootpornost. Jedna polietilenska jakna sa aditivima nudi vrhunsku zaštitu od UV zračenja, gljivica, abrazije i drugih faktora okoline.

• Temperatura transporta/skladišta: -40 stepeni do +60 stepeni

• Standardna dužina koluta: 2km/bubanj; dostupne su i druge dužine.

Dostupan dizajn kabla i dizajn paketa. OEM/ODM usluga je također dostupna.

Možete nam podijeliti svoje zahtjeve.

vlastiti brend





FTTH drop kabl-Štampanje mastilom

Flat kabl-Plasma printing

Spoljni kabl GYTC8S-Štampanje gvožđem

Jumper kabl- SC/UPC-SC/APC

GYTC8S 24 jezgra -drveni bubanj

FTTH kabl-1km bubanj

FTTH kabl-kartonsko pakovanje

Patch kablovi-Paletni paket







Spakujte i otpremite



Patch kablovi u isporuci paleta

FTTH kabl u kartonskom pakovanju

Plosnati kabel u pakovanju bubnja od šperploče

Kompozitni bubanj pun napunjen u kontejner

Fotografija punjenja bubnja od punog drveta







Dizajn i primena novog tipa optičkog kabla sa prorezima za spoljašnju upotrebu

Sa dolaskom F5G ere, informaciona i komunikaciona tehnologija (ICT) se brzo razvija, a fizičke optičke mreže se transformišu u sve-mreže optičkih usluga. Ovo uključuje ne samo sve-optičke pristupne mreže već i sve-optičke transportne mreže, pružajući vrhunsko iskustvo povezivanja za različite korisnike i postavljajući čvrstu osnovu za industrijske digitalne nadogradnje. Sve-optičke pristupne mreže pružaju vrhunsku povezanost za korisnike u različitim scenarijima, uključujući pojedince, kuće i preduzeća; sve-optičke transportne mreže grade osnovnu infrastrukturu i proširuju se na područja usluga, stvarajući čvrstu osnovu za industrijske digitalne nadogradnje sa visoko-kvalitetnim vezama sljedeće-generacije optičkih transportnih mreža.

Trenutno, tradicionalne PON mreže u Kini obično koriste obične vanjske optičke kablove kao što su GYTA i GYTS za svoje segmente distribucije. U OLT-ONU čvorovima visoke gustine za pristup vlaknima, potrebni su višestruki procesi polaganja i spajanja. Kako bi se zadovoljili zahtjevi za kablovima veće{4}}gustine, ovaj rad predlaže inovativni dizajn-optickih kablova koji se mogu uklopiti. Ovo rješenje optimizuje strukturni dizajn kabla, postižući brzu implementaciju i jeftino-održavanje optičke distributivne mreže putem -spojnog spajanja. U poređenju sa tradicionalnim optičkim kablovima, novi{10}}kabl koji se može uklopiti pokazuje značajne prednosti u okruženjima visoke{11}pristupne gustine, uključujući veću gustinu vlakana, manji vanjski prečnik i jaču prilagodljivost okolini. Takođe izbegava višestruke operacije spajanja pri prekidima kablova, efikasno poboljšavajući brzinu polaganja kablova i smanjujući gubitak veze uzrokovan čvorovima za spajanje.

Dizajn proizvoda

Novi optički kabl koji se lako{0}}odvaja- dizajniran u ovoj studiji podijeljen je u dvije specifikacije: unutrašnju i vanjsku, prema različitim scenarijima primjene. Struktura optičkog kabla je prikazana na slici 1. Unutrašnji tip optičkog kabla naglašava otpornost na vatru, dok se spoljni tip fokusira na otpornost na vremenske uslove i vodootpornost. Prema kombinovanom obliku optičkih jedinica, može se podijeliti na tip -puferovanog tipa i tip mikro- cijevi.

Glavne karakteristike ovog proizvoda uključuju:

Optička jedinica se sastoji od čvrstih-puferovanih optičkih vlakana ili uljem-napunjenih mikro- cijevi. Čvrsta-baferovana struktura može se proširiti na maksimalno 24 jezgra, a struktura mikro-cijevi može se proširiti na maksimalno 288 jezgara. Svaka mikro{9}} jedinica sadrži 24 optička vlakna u boji. Paralelni FRP (plastika ojačana vlaknima) koristi se kao armaturni element za pružanje vlačne čvrstoće.

Kako bi se olakšalo skidanje, unutrašnjost optičkog kabla je dizajnirana kao eliptična struktura, a na tankom zidu optičkog kabla nalaze se tragovi odstranjivanja. Prozor se može otvoriti na bilo kojoj poziciji duž dužine kabla, a optička jedinica unutar mikro-cijevi može se lako izvući bez pomoći alata za odvajanje optičkog vlakna.

Postizanje tehnološke inovacije velikog broja jezgara i male veličine, sa maksimalnim brojem jezgara do 288 jezgara, velike gustine i velikog kapaciteta. U poređenju sa običnim optičkim kablovima sa istim brojem jezgara, spoljni prečnik se može smanjiti za 20%-30%, čime se efektivno poboljšavaju resursi cevovoda. Vanjski optički kabl

Vanjski omotač se može odabrati od polietilena ili bez-bez halogena-u zavisnosti od unutrašnjeg i vanjskog okruženja. U primjenama u zatvorenom prostoru, mogu se odabrati materijali sa visokim stepenom otpornosti na vatru i niskim{3}}dimnim halogenima-bez halogena, koji mogu zadovoljiti GB 31247-2014 (klasifikacija požarnih performansi kablova i optičkih kablova) i EU CPR (Propis o građevinskim proizvodima) certifikat. U primjenama na otvorenom, njegove potpuno dielektrične karakteristike ne zahtijevaju žice za uzemljenje, a optički kabel je lakši i lakši za polaganje.

Uz kontinuirani rast optičkog prijenosa informacija, postojeći resursi gradskih cjevovoda postaju sve napetiji. Kako povećati gustoću optičkih vlakana u jednom kabelu uz održavanje ili čak smanjenje njegovog vanjskog promjera? Dizajn optičkog kabla koji se lako-odvaja- pruža praktično rješenje. Koristi pakete optičkih jedinica visoke{4}}gustine, sa opcijama za 2 do 24 jezgra po paketu. Maksimalni vanjski prečnik snopa ne prelazi 1,5 mm. U kablu je rezervisano dovoljno prostora za lako uklanjanje snopa, a jedno-oblikovanje kabla takođe poboljšava efikasnost proizvodnje. Slika 2 upoređuje vanjski prečnik optičkog kabla koji se lako-odvaja- sa onim konvencionalnog optičkog kabla. Kao što se može vidjeti sa slike 2, sa istim brojem jezgara, vanjski prečnik optičkog kabla koji se lako-podijeli- može se smanjiti za 20%-30% u poređenju sa konvencionalnim optičkim kablom. Nadalje, što je veći broj jezgara, to je značajnija prednost u smanjenju vanjskog promjera, što značajno poboljšava stopu iskorištenja resursa cjevovoda.

Ovisno o različitim scenarijima korištenja na otvorenom i u zatvorenom prostoru, novi optički kabl koji se lako-podijeli-može biti napravljen od različitih materijala i komponenti. Za vanjske scenarije, uzimajući u obzir zahtjeve za vodootpornost i otpornost na habanje, može se dizajnirati sa-ispunom od pređe koja blokira vodu,{4}}zamotavanjem trakom za blokiranje vode i PE vanjskim omotačem kako bi se zadovoljile potrebe upotrebe. U poređenju sa konvencionalnim optičkim kablovima, svi materijali su dielektrični, što eliminiše potrebu za žicama za uzemljenje i čini konstrukciju kablova efikasnijom. Za scenarije u zatvorenom prostoru, s obzirom na zahtjeve za usporavanje plamena, plašt može koristiti LSZH sa visokim usporivačem plamena (malo dima bez halogena, poliolefinski materijal otporan na plamen), a materijal ispunjava zahtjeve za usporavanje plamena za unutarnje kablove.

Osim toga, proveli smo i testove u stvarnoj upotrebi. Na slici 3 prikazana je ukupna šema za konstrukciju i kabliranje spojenog optičkog kabla, odnosno otvara se prozor u omotaču optičkog kabla na svakoj tački pada. Optički kabel je fiksiran u razvodnoj kutiji za vlakna, a optička vlakna koja treba izvući se izvlače i spajaju sa dolaznim optičkim kablom ili pigtailom. Optička vlakna koja se ne izvode ne seku se u razvodnoj kutiji vlakana i prolaze pravo kroz njih. Metoda spajanja može smanjiti gubitak svih optičkih vlakana koja se moraju spojiti na optičkoj pristupnoj tački zbog potrebe za rezanjem optičkog kabla i efikasno poboljšati brzinu konstrukcije smanjenjem broja spojeva optičkih vlakana. Slika 4 prikazuje završetak postavljanja linije nakon što je optička jedinica spojena iz spojenog optičkog kabla na optičkoj pristupnoj tački i spojena sa pigtailom.

U fazi testiranja u stvarnom{0}}svijetu, izračunali smo troškove izgradnje običnih optičkih kablova i optičkih kablova sa lakim-razdjelnicima za isti scenario upotrebe. Uzimajući za primjer poslovnu zgradu sa više od 500 domaćinstava, potrebno je položiti 300 metara optičkog kabla od centralnog ormara (optička centrala nivoa 1) do zgrade. Pod pretpostavkom da zgrada ima 33 sprata, potrebno je 8 ormara, sa položenim po 5 metara optičkog kabla na svakom spratu i rezervisanim po 10 metara optičkog kabla u svakom ormaru, što čini ukupno 545 metara optičkog kabla. Poređenje ukupnih troškova materijala i troškova spajanja vlakana potrebnih za polaganje vodova prikazano je u tabeli 2. Investicija za obične optičke kablove je trošak ožičenja kada se za polaganje koriste konvencionalni GYTA optički kablovi. Investicija za obično spajanje optičkih kablova je trošak spajanja vlakana u svakom ormariću zgrade kada se za pristup koriste konvencionalni GYTA optički kablovi. Investicija u lake-razdjelne optičke kablove je ukupni trošak ožičenja i spajanja pristupnih vlakana kada se koriste laki-razdjelni optički kablovi za polaganje. Može se vidjeti da u velikim komercijalnim poslovnim zgradama ili visokim{19}}zgradama, kako se povećava potražnja za pristupnim tačkama optičkih vlakana i dužine optičkih veza, troškovna prednost optičkih kablova sa lakim{20}}razdjelnicima postaje sve očiglednija.

Naš lako{0}}povezan optički kabl ima manji vanjski prečnik i veću integraciju za isti broj jezgara, a može se prilagoditi za različita okruženja korištenja. Ovaj proizvod ispunjava zahtjeve mehaničkih i ekoloških performansi u stvarnim-svijetskim scenarijima, ispunjava praktične inženjerske potrebe i efektivno poboljšava efikasnost izgradnje uz smanjenje gubitaka u liniji i troškova izgradnje. U budućnosti ćemo dalje istraživati ​​primjenu ove tehnologije u širem spektru polja i posvetiti se poboljšanju njenih performansi kako bismo zadovoljili sve-rastuće mrežne zahtjeve.

Radijus savijanja optičkih kablova

Optički kablovi se neizbežno savijaju tokom svakodnevne upotrebe, transporta, instalacije i održavanja. Neki zavoji su trajni, dok su drugi privremeni. Koji su preduslovi za ove operacije savijanja? Ključno je osigurati da optička i mehanička svojstva optičkog kabela ne budu trajno oštećena kada se podvrgne savijanju, te da ne dođe do nakupljanja oštećenja od zamora ili povećanog slabljenja u predviđenom vijeku trajanja.

U praktičnim primenama, vrste savijanja koje doživljavaju optički kablovi često se kategorišu u dve vrste: statičko savijanje i dinamičko savijanje.

Statičko savijanje (dugotrajno fiksirano)

definicija:Nakon što je optički kabl položen i instaliran, on ostaje nepomičan tokom dužeg perioda, bez povratnog kretanja, periodičnog savijanja ili kontinuiranih ciklusa opuštanja{0}}natezanja, i nosi samo svoju težinu i stabilnu silu stezanja u stabilnom stanju savijanja.

esencija:Jednostepeno{0}}formiranje, konstantan stres, bez nakupljanja zamora.

Tipični scenariji:Pričvršćivanje kanala/kablovskih nosača/osovine, ODF namotavanje vlakana, završetak optičke razvodne kutije, direktno{0}}ukopani optički kablovi.

Dinamičko savijanje (pokret/polaganje/ciklus)

definicija:Stanje u kojem se optički kabl nalazi u povratnom kretanju, neprekidnom povlačenju, ponavljanom ciklusu savijanja, istezanju{0}}opuštanja ili savijanju pod zatezanjem tokom instalacije i vuče.

esencija:Naizmjenični stres, nagomilavanje umora i osjetljivost na strukturna oštećenja i degradaciju.

Tipični scenariji:Praćenje nosača kablova/robota/lifta, kretanja na vozilu{0}}, vuča pri polaganju i ponovljena ispitivanja savijanja.

Trenutni standard navodi minimalni dozvoljeni radijus savijanja za optičke kablove: Prema standardu komunikacione industrije YD/T901-2018, minimalni dozvoljeni radijus savijanja za optičke kablove izražen je kao višekratnik spoljašnjeg prečnika D optičkog kabla i treba da bude u skladu sa odredbama tabele 1 u nastavku. Za unutrašnje ravne optičke kablove, prema industrijskom standardu YD/T1258.4-2019, minimalni radijus savijanja treba biti izražen kao višekratnik visine ravnog optičkog kabla H, dok specifični višekratnik ostaje nepromenjen. Ravni optički kabel treba biti savijen u ravnom smjeru. Posebni propisi su sljedeći:

Radijus savijanja za ponovljena ispitivanja savijanja optičkih kablova određen je prema nacionalnom standardu GB/T7424.21-2021. Osim ako nije drugačije navedeno u detaljnim specifikacijama proizvoda, radijus savijanja ne smije prelaziti 20 puta prečnik optičkog kabla ili minimalni radijus trna, koji god je veći. Minimalni radijus trna za vanjske optičke kablove je 75 mm; za unutrašnje optičke kablove je 75mm ili 25mm, po dogovoru korisnika i dobavljača. Trenutni YD/T901-2018 poziva se na odredbe GB/T7424.21-2008, koji eksplicitno ne preciziraju radijus savijanja za ispitivanja savijanja, pojašnjavajući da ga treba specificirati u detaljnom standardu. Stoga, YD/T901-2018 specificira minimalni radijus savijanja za različite tipove kablova, a izbor radijusa savijanja za ponovljena ispitivanja savijanja ne bi trebao premašiti dinamički radijus savijanja naveden u Tabeli 1 iznad.

Tehnologija umjetne inteligencije (AI) duboko mijenja krajolik razvoja industrije optičkih komunikacija. Ovaj članak sistematski razmatra trenutni status aplikacije i trendove razvoja AI tehnologije sa tri ključna aspekta: dizajn optičkih vlakana, proizvodnja kablova i testiranje performansi. U oblasti dizajna optičkih vlakana, metode obrnutog inženjeringa uz pomoć AI-značajno su skratile ciklus istraživanja i razvoja novih optičkih vlakana, čineći optimizaciju performansi najsavremenijih-ivičnih proizvoda kao što su šuplja-jezgra i više-optička vlakna efikasnijom. U proizvodnji kablova, vizuelna inspekcija sa AI-pokretanjem, inteligentna kontrola procesa i tehnologije prediktivnog održavanja značajno su poboljšale efikasnost proizvodnje i konzistentnost kvaliteta proizvoda. U testiranju performansi, automatizirani sistemi testiranja s omogućenom AI- zamjenjuju tradicionalne metode ručne interpretacije, pokazujući značajne prednosti u dijagnostici kvarova, mjerenju parametara i procjeni životnog vijeka. Tehnologija umjetne inteligencije pokreće promjenu paradigme u optičkim komunikacijskim proizvodima od "upravljanja iskustvom{11}}" na "podatke-", ali se također suočava s izazovima kao što su nedovoljna akumulacija podataka, nedostatak interpretabilnosti modela i ograničena prilagodljivost unakrsnih-scenarija.

Optička komunikacija je neuronska mreža modernog informacionog društva, koja nosi ogromnu većinu globalnog prometa podataka. Poslednjih godina, sa eksplozivnim rastom računarstva u oblaku, velikih podataka i tehnologija veštačke inteligencije, potražnja za komunikacijskim propusnim opsegom i brzinom prenosa nastavila je da raste. U ovoj industrijskoj pozadini, proizvodi optičke komunikacije suočavaju se sa tehnološkim izazovima bez presedana.

Tradicionalne metode projektovanja optičkih vlakana oslanjaju se na iskustvo inženjera i ponovljene numeričke simulacije; razvoj novog vlakna često traje godinama. Tokom proizvodnje optičkih kablova, doslednost kvaliteta proizvoda u velikoj meri zavisi od nivoa veštine i odgovornosti operatera. Štaviše, u testiranju performansi, značajna količina posla još uvijek zahtijeva ručne operacije i subjektivno prosuđivanje, što rezultira značajnim ograničenjima u efikasnosti i tačnosti testiranja.

Brzi uspon AI tehnologije donio je nove mogućnosti za prevazilaženje ovih izazova. Algoritmi dubokog učenja mogu automatski naučiti složene obrasce iz ogromnih količina podataka, tehnologija kompjuterskog vida može postići precizniju identifikaciju kvara od ljudskog oka, a generativni modeli mogu čak proaktivno "stvoriti" bolja dizajnerska rješenja. Ove tehnologije postupno prožimaju sve aspekte dizajna, proizvodnje i testiranja optičkih komunikacijskih proizvoda, tjerajući cijelu industriju da se transformira iz tradicionalnog modela "pokrenutog iskustvom-" u inteligentni model "vođen podacima-". Ovaj članak će predstaviti napredak primjene AI tehnologije iz tri dimenzije: dizajn optičkih vlakana, proizvodnja kabela i testiranje performansi, analizirati promjene i vrijednost koju donosi te se radovati budućim razvojnim trendovima.

1. Ograničenja tradicionalnog dizajna optičkih vlakana

Optička vlakna su najosnovnija komponenta u optičkim komunikacijskim proizvodima. Ono što izgleda kao jednostavno vlakno zapravo ima izuzetno zamršenu unutrašnju strukturu. Uzimajući najčešće korišteno jedno-modno vlakno kao primjer, prečnik jezgra je samo 8 do 10 mikrometara, otprilike jedna-desetina debljine ljudske kose. Raspodjela indeksa prelamanja između jezgre i omotača zahtijeva preciznu kontrolu; bilo koje minutno odstupanje će uticati na kvalitet prenosa signala.

Tradicionalni proces projektovanja optičkih vlakana je otprilike sledeći: Prvo, dizajneri predlažu početnu strukturnu šemu zasnovanu na iskustvu, uključujući parametre kao što su veličina jezgra, oblik distribucije indeksa prelamanja i izbor materijala za svaki sloj. Zatim se ovi parametri unose u softver za numeričku simulaciju, koristeći Maxwellove jednačine za izračunavanje indikatora performansi kao što su distribucija polja modova, karakteristike disperzije i nelinearni efekti. Ako su rezultati simulacije nezadovoljavajući, parametri se ručno podešavaju, a proračun se ponavlja. Ovaj proces zahtijeva iterativne iteracije, a svaka simulacija može potrajati satima ili čak danima. Za nova specijalna vlakna kao što su vlakna sa više-jezgri, nekoliko vlakana-modnih i fotonskih kristalnih vlakana, strukturni parametri su još složeniji, a prostor dizajna raste eksponencijalno, često se pokazuje neadekvatnim s tradicionalnim metodama.

2. AI-Potpomognuto obrnuto inženjerstvo optičkih vlakana

AI tehnologija je donijela potpuno nove ideje u dizajn optičkih vlakana, od kojih je najreprezentativnija metoda "obrnuti inženjering".

Tradicionalni dizajn je "naprijed": prvo se određuju strukturni parametri, a zatim se izračunavaju pokazatelji performansi. Obrnuti inženjering je suprotan: dizajner prvo određuje željeni cilj performansi, a zatim AI model direktno daje strukturne parametre koji mogu postići taj cilj.

Ključ za postizanje obrnutog inženjeringa leži u obučavanju modela neuronske mreže visokih{0}}performansi. Istraživači prvo koriste tradicionalni softver za simulaciju za generiranje ogromne količine podataka o uparivanja "strukture-performanse"-to jest, nasumično generiranje velikog broja strukturnih parametara optičkih vlakana, izračunavanje odgovarajućih indikatora performansi i formiranje baze podataka. Zatim se ova baza podataka koristi za obuku modela dubokog učenja, omogućavajući modelu da nauči odnos mapiranja između strukturnih parametara i indikatora učinka. Nakon obuke, model je "obrnuti-inženjering," unoseći ciljne performanse i izlaz optimalnih strukturalnih parametara.

Poboljšanje efikasnosti ove metode je izuzetno. Procesi iteracije dizajna koji su ranije zahtijevali sedmice ili čak mjesece mogu se skratiti na sate uz pomoć AI modela. Što je još važnije, AI modeli ponekad mogu "otkriti" ne-intuitivna strukturna rješenja koja ljudski dizajneri nikada nisu razmatrali.

3. Inteligentni razvoj novih optičkih vlakana

Vođeno AI tehnologijom, istraživanje i razvoj različitih novih optičkih vlakana značajno je ubrzano. Optičko vlakno sa šupljim jezgrom jedno je od područja istraživanja koja najviše obećavaju posljednjih godina. Ova vrsta vlakana ima šuplju jezgru, što omogućava da se svjetlosni signali šire u zraku, a ne u staklu. Teoretski, ovo bi moglo prevladati granice gubitaka tradicionalnih optičkih vlakana i povećati brzinu prijenosa blizu brzine svjetlosti u vakuumu. Unutrašnja mikrostruktura šupljeg-optičkog vlakna je izuzetno složena, sadrži desetine slojeva preciznih nizova vazdušnih{6}}otvora, zbog čega optimizacija njegovog dizajna hitno zahtijeva pomoć AI. Modeli dubokog učenja mogu brzo procijeniti performanse različitih kombinacija parametara mikrostrukture, pomažući inženjerima da pronađu optimalna rješenja unutar ogromnog prostora za dizajn.

Više{0}}optička vlakna predstavljaju još jedan tehnološki put za povećanje kapaciteta prijenosa optičkih vlakana. Integrišući više jezgara u jedno vlakno, svako jezgro nezavisno prenosi signale, efektivno pretvarajući jedno vlakno u više vlakana. Izazov dizajna više-optičkih vlakana leži u suzbijanju preslušavanja između različitih jezgara, što uključuje koordiniranu optimizaciju više parametara kao što su razmak između jezgara i distribucija indeksa prelamanja. AI modeli mogu istovremeno uzeti u obzir odnose spajanja više indikatora performansi, postižući ukupni optimalni dizajn za više ciljeva.

Standardi proizvoda za ova nova optička vlakna se također kontinuirano poboljšavaju. Uzimajući šuplje{1}}optičko vlakno kao primjer, Kinesko udruženje za komunikacijske standarde (CCSA) organizira formulaciju relevantnih industrijskih standarda, uz aktivno učešće mnogih vodećih kompanija i istraživačkih institucija. AI tehnologija ne samo da može ubrzati razvoj proizvoda, već se također očekuje da će poslužiti razvoju i verifikaciji standardiziranih metoda testiranja u budućnosti.
